МИНИ-ПОГРУЗЧИК МКСМ-800Н

МИНИ-ПОГРУЗЧИК МКСМ С БОРТОВЫМ ПОВОРОТОМ

В мини-погрузчике с бортовым поворотом серии МКСМ применены самые лучшие конструкторские решения, накопленные ПАО «Курганмашзавод» за время своей работы.

На сегодняшний день МКСМ зарекомендовала себя как универсальная, надежная и высокоманевренная машина, которая успешно применяется на территории России и зарубежья.

ПРОЧНОСТЬ И НАДЕЖНОСТЬ

При изготовлении мини-погрузчика МКСМ применяются качественные материалы и передовые технологические процессы производства и сборки, что гарантирует его надежность.

Мини-погрузчик МКСМ способен выполнять заданные функции, сохраняя значения эксплуатационных показателей в течение длительного времени при различных условиях работы.

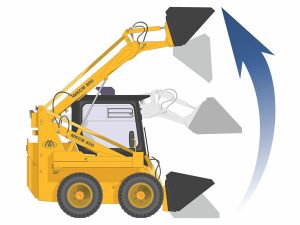

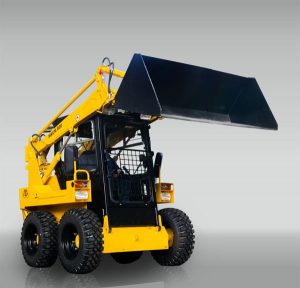

РАДИАЛЬНАЯ СХЕМА ПОДЪЕМА СТРЕЛЫ

НАДЕЖНАЯ РАБОТА В ТЯЖЕЛЫХ УСЛОВИЯХ

Радиальный подъем ковша обеспечивает улучшенную выемку грунта при проведении земляных работ. Это идеально подходит для создания ландшафтного дизайна, рытья, сельскохозяйственных работ, дорожного строительства и промышленных задач.

  • Идеально подходит для коммунально-строительных работ;
  • Автоматическое выравнивание ковша при подъеме;
  • Радиальный подъем.

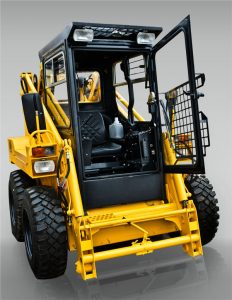

ОТЛИЧНАЯ ОБЗОРНОСТЬ

Просторная кабина с высокой степенью остекления и два больших зеркала заднего вида обеспечивают максимальный обзор оператору МКСМ.

БЕЗОПАСНОСТЬ И КОМФОРТ

КОМФОРТАБЕЛЬНАЯ РАБОТА В ЛЮБУЮ ПОГОДУ

Металлическая конструкция кабины выполнена в соответствии с современными требованиями эргономики и безопасности. Широкая передняя дверь и низкий входной порог позволяют обеспечить оператору легкий доступ в кабину погрузчика. Герметичный салон предотвращает попадание пыли, понижает уровень шума. Для оператора установлено комфортное  кресло.

Эргономичное и удобное расположение чувствительных джойстиков обеспечивают простое и точное управление мини-погрузчиком.

Для безопасной работы оператора установлен защитный рычаг, при подъеме которого блокируется вся работа МКСМ.

В машине установлено автономное отопление, что позволяет поддерживать комфортную температуру в салоне даже в самых суровых погодных условиях.

РАЗУМНОЕ ВЛОЖЕНИЕ СРЕДСТВ

МОЩНАЯ И ПРОИЗВОДИТЕЛЬНАЯ МАШИНА

Мини-погрузчик МКСМ, за счет доведенной до совершенства конструкции и технологии производства, имеет более низкую стоимость приобретения и владения по сравнению с аналогичными машинами данного  класса.

Развитая дилерская сеть ПАО «Курганмашзавод» предлагает максимально удобные и комфортные условия по приобретению техники, а широкая региональная сеть сертифицированных сервисных центров гарантирует оперативность и высокий уровень сервиса.

Параметры Значение МКСМ-800H Значение МКСМ-1000H
Двигатель HATZ 3M41 (Германия) HATZ 3M41 (Германия)
Тип двигателя дизельный дизельный
Мощность, кВт (л.с) 36,8 (50) 36,8 (50)
Максимальная грузоподъемность, кг 800 1000
Максимальная статическая опрокидывающая нагрузка, кг 1600 2000
Эксплуатационная масса с основным ковшом, кг 2800 3100
Транспортная масса с основным ковшом, кг 2655 2955
Полная масса машины, кг 3700 4100
Максимальная сила тяги, кН 24 24
Максимальная скорость движения, не менее км/ч 10 10
Минимальный радиус поворота с основным ковшом, мм 2440 2440
Уровень звука на рабочем месте, дБ, не более 92 92
Топливный бак, л 55 55
Удельный расход топлива, г/кВт   ч (г/л.с   ч) 220 (161,8) 220 (161,8)

Преодолеваемые препятствия

Работа на уклоне, не более
Удержание стояночным тормозом на уклоне, не более 13° 13°
Угол подъема, не более 13° 13°

Характерные особенности двигателя HATZ 3M41

• Надежный и долговечный.
• Низкий расход топлива и масла.
• Безопасный в эксплуатации.
• Низкие ремонтные расходы.
• Удобный в обслуживании.
• Встроенная система автоматической защиты:
— при сбое работы охлаждающего вентилятора;
— при недостатке масла;
— при чрезмерном наклоне двигателя.
• Чугунный картер, рядное вертикальное расположение цилиндров.
• Непосредственный впрыск многосопловой форсункой.
• Коленчатый вал и шатун на подшипниках скольжения.
• Осевой охлаждающий вентилятор с встроенным генератором переменного тока.

Основные технические характеристики двигателя HATZ 3М41

Тип двигателя дизельный, трёхцилиндровый, четырехтактный
Система охлаждения воздушная
Количество цилиндров 3
Рабочий объем двигателя, куб.см 2574
Максимальная частота вращения коленчатого вала, об.мин 2500
Эксплуатационная мощность, кВт/л.с. 36,8 /50
Макс. крутящий момент, Нм 163
Диаметр цилиндра,  мм 102
Ход поршня, мм 105
Ёмкость картера, л 8,5
Степень сжатия 18,7 : 1
Предпусковой подогреватель автоматический
Размеры (ДхШхВ), мм 753 х 570 х 733
Вес двигателя, кг 255

НАВЕСНОЕ ОБОРУДОВАНИЕ ДЛЯ МИНИ - ПОГРУЗЧИКОВ «МКСМ»

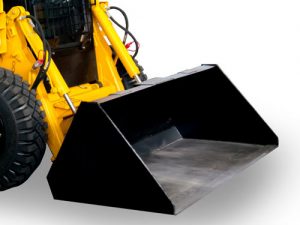

Описание

Предназначен для погрузки, перемещения и других работ с широким спектром грузов. Кроме того, ковш может использоваться в качестве отвала для перемещения и разравнивания грунта. К режущей кромке ковша приварен нож из износостойкого материала. В верхней части ковша находится подножка, для удобного входа к кабину мини-погрузчика МКСМ.

ширина ковша, мм 1730
объем ковша, м3 0,463
масса ковша, кг 150

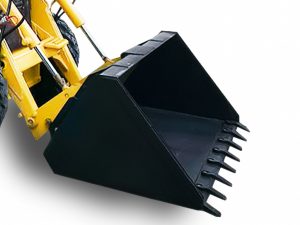

Описание

Отличается от основного ковша наличием зубьев на режущей кромке, изготовленных из износостойкого материала. Предназначен для погрузки кусковых материалов, в т.ч. дробленого камня, щебня и строительного лома. В верхней части ковша находится подножка, для удобного входа к кабину мини-погрузчика МКСМ.

ширина ковша, мм 1730
объем ковша, м3 0,463
масса ковша, кг 161

Описание

Предназначен для погрузки и перемещения сыпучих материалов: опил, снег и т.д. К режущей кромке ковша приварен нож из износостойкого материала. В верхней части ковша находится подножка, для удобного входа к кабину мини-погрузчика МКСМ.

ширина ковша, мм 1730
объем ковша, м3 0,6
масса ковша, кг 150

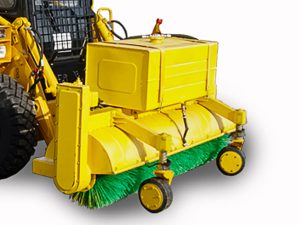

Описание

Применяется для очистки и подметания дворов, с увлажнением, при необходимости, дорог, пешеходных дорожек и других площадей с твердым покрытием.

ширина захвата подметающей щетки, мм, не менее 1800
ширина подметания при установке щетки под углом 30º, мм, не менее 1550
скорость подметания, км/ч, не более 8
расчетная производительность, м2/мин 206
объем бака для воды, л, не более 200
масса, кг, не более щетки дорожной из дисков: 282,4

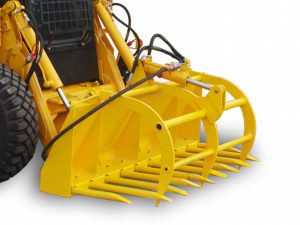

Описание

Находят применение в строительстве, сельском хозяйстве, при обустройстве садов и парков. Могут использоваться при погрузке отрубленного кустарника, спиленных стволов, веток, при работе с соломой, сеном, металлоломом, бутовым камнем, трубами, утильсырьем и различными длинномерными грузами.

грузоподъемность, кг, не более 800
высота подъема груза, мм 3010
ширина захвата, мм, не более 1597
масса, кг 246,43

Описание

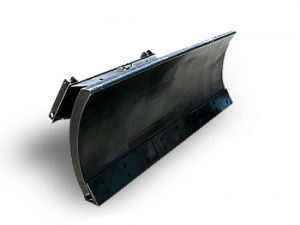

Предназначен для перемещения (сгребания и распределения) различных материалов при планировке территорий, для удаления породы и различных зернистых и штучных материалов с площадок, для засыпки траншей, а также для очистки дороги от мусора.

ширина отвала, мм 2000
масса, кг 230

Описание

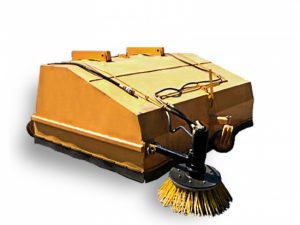

Используется для подметания, сбора пыли, песка, грязи и очистки от мусора производственных помещений, дворов, тротуаров, пешеходных дорожек и других площадей с твердым покрытием.

ширина подметания, мм, не более 2000
максимальная скорость подметания, км/ч, не более 5
частота вращения, об/мин 220-280
масса, кг, не более уборочной машины с щеткой из дисков: 510

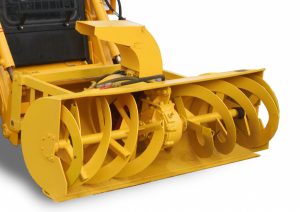

Описание

Применяется для уборки свежевыпавшего и слежавшегося снега с пешеходных дорожек, автомобильных дорог и других площадок.

ширина, мм, не более 1745
высота убираемого снега, мм, не более 250
дальность отброса основной массы снега, м, не менее 5
расчетная производительность, т/ч 80
масса, кг, не более 320

Описание

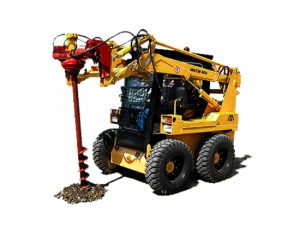

Предназначено для бурения ям и скважин диаметром 200, 300, 400, в зависимости от диаметра применяемого на буре шнека. Буровое оборудование применяется в т.ч. при проведении работ по посадке кустов и небольших деревьев, по установке столбов, стоек заборов, при бурении отверстий под опоры других конструкций.

максимальная глубина бурения, мм

при установленном буре диаметром 200 мм и 300 мм: 2000 мм

при установленном буре диаметром 400 мм: 1500 мм

——————————— —————————————————-
масса, кг

навески бура, не более: 115 кг

бура диаметром 200 мм: 42 кг

бура диаметром 300 мм: 58 кг

бура диаметром 400 мм: 47 кг

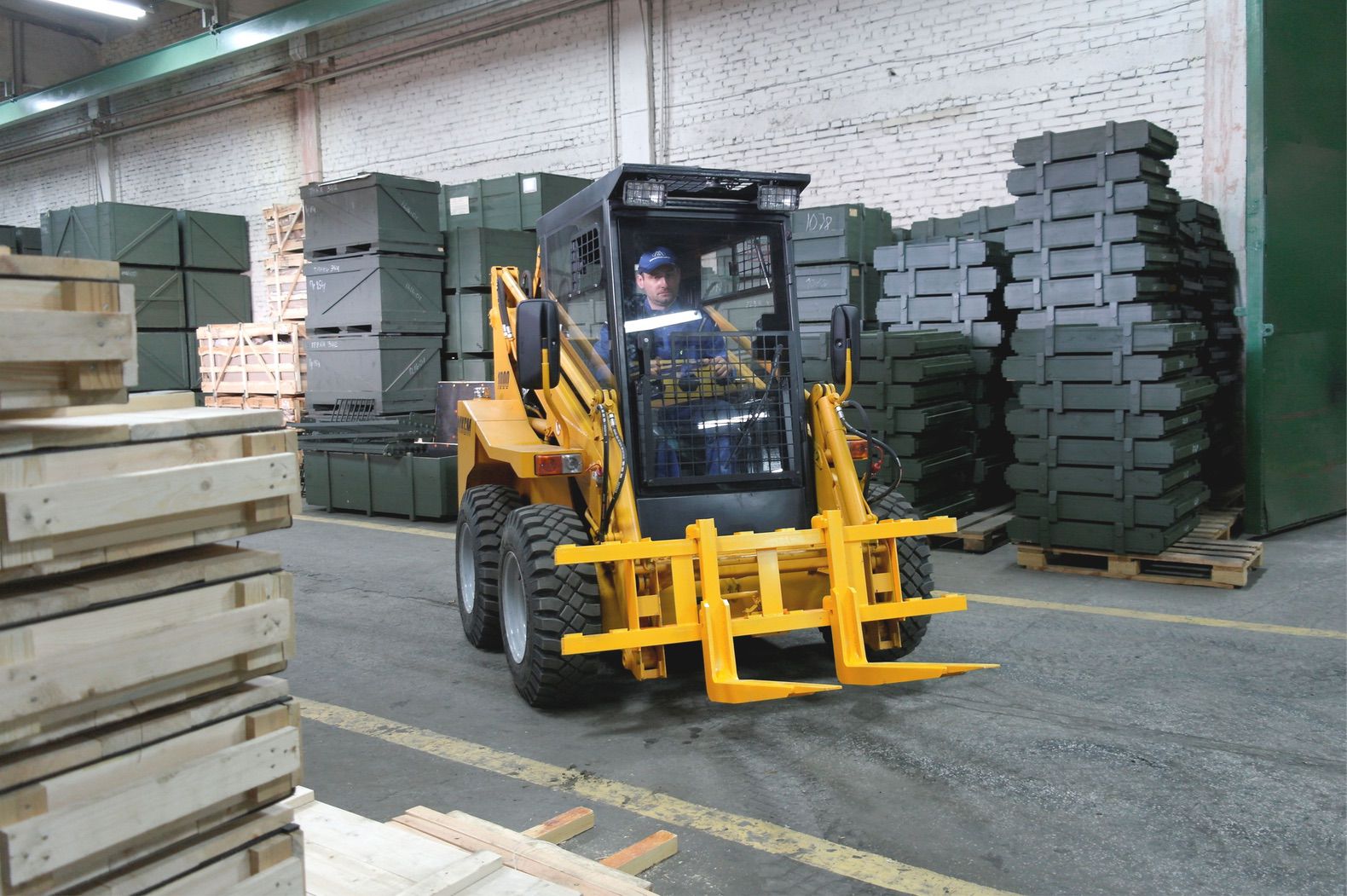

Описание

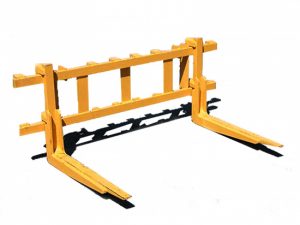

Используются для транспортировки, складирования и других грузовых операций, выполняемых со штабелируемыми грузами, ящиками, поддонами и др. материалами, которые можно уложить в штабель. Вилы находят применение в т.ч. на складах и на площадках со строительным материалом.

грузоподъемность на вилах, кг, не более 800
высота подъема груза, мм 3060
длина, мм 900 и 1200
ширина захвата вил, мм 230-1580
масса, кг 131

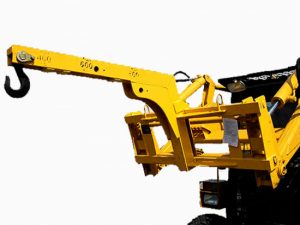

Описание

Применяется для подъема, перемещения, погрузки и перевозки крупногабаритных грузов.

грузоподъемность, кг, не более

при максимальном вылете крюка: 400

при минимальном вылете крюка: 800

максимальная высота подъема груза, мм, не менее 3000
масса, кг, не более 83

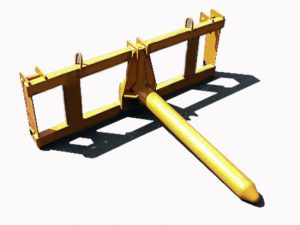

Описание

Применяется для перемещения, погрузки и перевозки крупногабаритных грузов, таких как бумажные рулоны, мотки проволоки и др.

максимальная высота подъема груза, мм 3000
максимальная грузоподъемность, кг 600
масса, кг 64

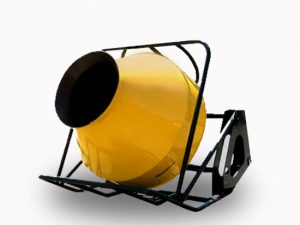

Описание

Применяется для приготовления подвижных бетонных смесей на различных строительных объектах с небольшим объемом работ (строительство коттеджей, гаражей, дачных домиков, ремонтные работы).

объем смесительной емкости (барабана), л 250
объем готового замеса бетонной смеси, л 155
обороты барабана, об/мин 16
масса, кг, не более 220

Описание

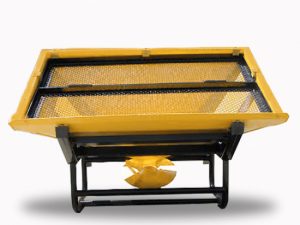

Предназначен для посыпания дорог, улиц, аэродромов и др. площадок противогололедными материалами.

ширина разбрасывания в зависимости от скорости вращения диска, м 3-15
объем бункера, м3 0,4
принцип разбрасывания центробежный
масса, кг, не более 230

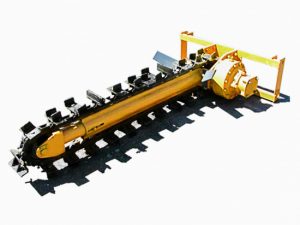

Описание

Применяется для рытья траншей прямоугольного сечения в различных грунтах, в т.ч. легкая песчанистая глина, растительная земля, торф, сырой песок, мелкий гравий. Экскаватор также можно использовать для устройства дренажных каналов, прокладки кабелей, трубопроводов и других коммуникаций.

габаритны размеры, ДхШхВ, мм 2285х790х1310
размеры траншеи, мм

глубина, не более: 1000

ширина, не менее: 160

расчетная производительность, м3 3,84
масса, кг, не более 363

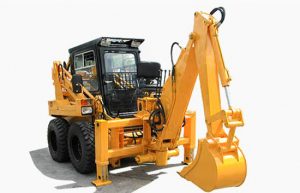

Описание

Применяется при рытье ям, котлованов, траншей и при выполнении др. землеройных работ в различных грунтах, в т.ч. легкая песчанистая глина, растительная земля, торф, сырой песок, мелкий гравий.

высота разгрузки, мм 2000
габаритные размеры экскаватора в транспортном положении, мм

высота с поднятым ковшом: 3100

высота в транспортном положении: 2100

длина с машиной МКСМ: 4300

глубина копания, мм 2400
геометрическая емкость ковша, м3, не более 0,075
масса экскаватора, кг 790

Описание

Предназначен для рыхления тяжелых, плотных грунтов, в т.ч.: глины, суглинка, торфа и песка. Рыхлитель используется в т.ч. при обустройстве садов и парков, перед посадкой растений, проведением экскавационных или планировочных работ.

ширина рыхлителя, мм, не более 1131
максимальное заглубление, мм, не менее 240
масса, кг, не более 142

Описание

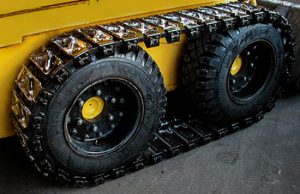

Комплект гусениц предназначен для установки на мини-погрузчик МКСМ с целью повышения тягово-сцепных свойств на грунтах с низкой несущей способностью и по бездорожью.

ширина габаритная, мм, не более 310
тип гусениц металлическая
удельное давление на грунт МКСМ-800Н с установленными гусеницами, кг/см 0,5
масса, кг, не более 117
